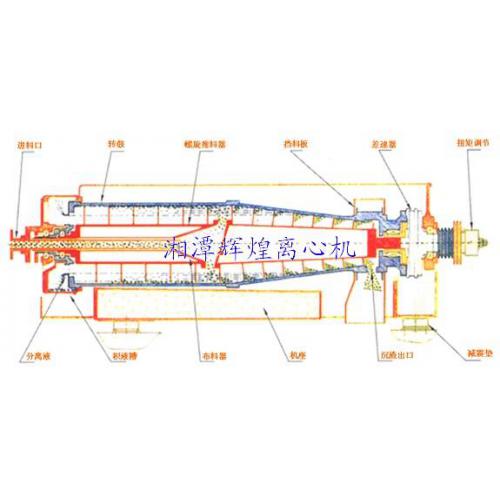

卧式螺旋离心机由高速的转鼓、与转鼓转向相同且转速比转鼓略低的螺旋和差速器等部件组成,属于锥柱型结构。

      转鼓是圆柱—圆锥形复合筒体,两端用轴承支承在机座上,电机通过皮带轮带动使之高速回转。螺旋是带螺旋型叶片的转筒,两端由轴承支承在转鼓内,转鼓旋转通过差速器传递给螺旋,由于差速器的差动作用,使得螺旋转速比转鼓转速慢1%～3%,这样,由于转鼓与螺旋存在相对运动而构成螺旋输送机构。待分离的悬浮液通过给料管加到螺旋转筒内,经布料盘的加速作用通过加料孔被抛入转鼓中,到此,悬浮液被置于强大的离心力场中,由于固相的体积质量大,所受的离心力也大,使之沉降在转鼓的内壁上,由螺旋输送到小端出料口,在这里,离心力将其抛到机壳的沉渣室内。被澄清的液相则通过螺旋通道向大端流出。经溢流孔溢出到机壳内,通过管路排出。这样,悬浮液的固液两相得到分离。固相在螺旋的推进过程中,由沉降区(液体淹没区)进入干燥区(非液体淹没区)。此时固相物料内的一部分液体便被挤压出来,流回沉降区,这就是所谓干燥过程。由上述可见,本机的分离操作是连续而自动进行的。同时,本机的沉降区是可以调节的,这种调节是通过更换溢流盘而改变溢出半径达到的,增大沉降区长度可以得到较清的液相和含湿量较高的物料,反之,会得到含湿量较低的物料和带固量较高的液相。

     在离心机中,为了衡量离心力的大小,通常用分离因数fr表示,分离因数是离心加速度与重力加速度之比,fr=rω2/g。由此可知,对于一定物料,转鼓转速越大,分离因数就越大,分离效果亦好。对于固体颗粒小、分散度大、液相粘度大的难分离的悬浮液,可采用分离因数较高的离心机。
