SD系列吊袋上部卸料离心机

供应商参考报价：面议

联系人：	吴红星
所在城市：	江苏省靖江
详细地址：	江苏省靖江市中洲路31号

为获得更好的服务，请在联系时说明是在离心机网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

在手机上查看本产品

扫一扫访问微商铺

详细信息

--- 工作原理：

　　SD/L(P)D系列吊袋离心机是我公司参考国外进口样机，结合国情自行设计制造的新型离心机，其驱动电机既可采用离合器启动，也可由变频调速系统控制，启动平稳，通过三角带将动力传递给转鼓，带动转鼓使转鼓绕自身轴线高速旋转，形成离心力场，待分离的物料经上部加料管进入高速旋转的转鼓内，在离心机力场作用下，物料均布在转鼓壁上进行离心过程，液相透过固相物料及滤袋的缝隙，经转鼓孔甩至机壳空腔，从底盘出液口排出，固相物料则被截留在滤袋内。停机后，开启机盖(借助特殊设计的平衡助力装置)，拔出兰盖锁紧栓，用特制的吊具将滤饼吊出机外设定地点卸料，即完成一个工作循环，机盖上配有洗涤管，可以对物料进行洗涤。

--- 产品特点：

1、设计新颖，采用快装式吊袋卸料方式，操作方便快速省力。
2、全封闭式结构设计改善了工作环境，避免分离物料的交叉污染，符合GMP规范要求。离心机内腔氮气保护，充分满足密闭防爆要求。
3、采用大机盖，卸料方便并可对外壳与转鼓夹层空间进行彻底冲洗。
4、机盖开启配有机械平衡器既省力又不需能源。
5、配套变频程序控制系统，启动半稳，程序设定(加料，过滤，洗涤等全过程完全自动化)能耗(反馈)制动，无摩擦粉尘污染，无摩擦发热操作更安全。
6、内外表面经抛光处理，无死角，全部圆滑过渡，配在线清洗(物料清洗，机器清洗)，实现***佳的洗涤效果。
7、通用性强，适用范围广，晶粒不易破坏。

--- 型号及参数：

型号及主要技术参数

项目/型号	SD-800	SD-1000	SD-1200	SD-1250	SD-1250A	SD1500	SD-1600	SD1800
转鼓直径（mm）	800	1000	1200	1250	1250	1500	1600	1800
转鼓容积（L）	90	140	250	300	400	700	845	910
装料限量（Kg）	135	200	300	400	520	800	1000	1180
转鼓***高转速（r/min）	1200/1500	1080/1200	950	900	1000	850	800	720
***大分离因素	645/1007	652/805	605	566	700	606	573	522
电机功率（Kw）	7.5	11	18.5	18.5	18.5	22	30	37
外形尺寸（mm）	1835×1270×930	1835×1270×930	2315×1720×1085	2418×1720×1085	2418×1720×1525	2750×2360×1700	2807×2390×1820	3095×2435×1920
机器重量（Kg）	1600	2300	3300	3600	3720	6200	7100	7500

随着科技的进步，我们保留更改的权利

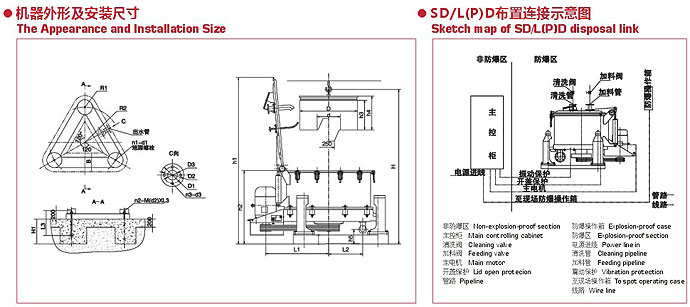

外形及安装尺寸

型号/代号	H	h1	h2	h3	h4	h5	D	d	L1	L2
SD800	1900	1911	870	450	700	118	800	500	734	420
SD1000	2100	2229	924	500	800	161	1000	550	927	520
SD1200	2400	2645	1130	600	1010	250	1200	580	1038	597.5
SD1250	2750	2875	1295	650	1080	200	1250	567	1050	625
SD1250A	2900	3025	1445	800	1220	200	1250	567	1050	625
SD1500	3100	3230	1535	750	1290	230	1500	610	1086	845

随着科技的进步，我们保留更改的权利

基础及出水口尺寸

型号/代号	R1	R2	H1	B	d1	n2	M(d2)×L3	n1	D1	D2	D3	d3	n3	TH0
SD800	225	590	500	340	22	3	M20×550	3	200	160	89	18	8	M16
SD1000	260	750	500	400	30	3	M24×600	3	220	180	108	18	8	M16
SD1200	280	850	600	450	35	3	M27×600	3	220	180	108	18	8	M16
SD1250	240	870	600	450	35	3	M27×600	3	250	210	133	18	8	M16
SD1250A	240	870	600	450	35	3	M27×600	3	250	210	133	18	8	M16
SD1500	310	1040	700	500	26	6	M24×600	6	250	210	133	18	8	M16

随着科技的进步，我们保留更改的权利

--- 标准配置：

　　PLC+变频控制，能耗制动。机上装有标准过滤袋，立式普通（或防爆）电机，现场操作箱（或按扭盒），电机配有安全防护罩，并提供吊具一套。

--- 结构选择：

1、筒式结构，壳体与底盘整体焊接
2、不配变频控制系统，采用离合器启动和手动刹车机构
3、转鼓全不锈钢切削型
4、按用户要求开设排气口，充氮口及其它结构要求。

--- 标准结构形式：

　　采用传统结构形式，分体结构，壳盖与底盘采用紧固件固定，壳盖与壳体采用法兰配合并装有密封条，快开结构平衡缸助力开盖，壳盖上设置加料管、清洗管、视镜、观察灯、透气口等，转鼓与其兰盖采用快卸式结构，过滤袋安装在活动兰盖上由锁栓联接，借助离心力的作用安全可靠，所有与物料接触的部件均为不锈钢，柱脚，三角圈，机架等采用HT铸件表面喷涂油漆。

--- 材质选择：

　　因防腐的需要，可按客户要求采用相应的其他材科：
　　SUS316，316L，321，304．钛材，哈氏合金，衬塑，衬胶，喷涂F46，喷Halar等。

--- 参数选择：

1、装料容积(装料限量)
2、转鼓***高转速(***大分离因素)

--- 配置选择：

1、含氧测定及换气系统
2、氮气保护系统(检查机内压力自动充填)
3、出液口液封装置
4、PLC程序控制及料层探测
5、斜斗式异步布料器，在线清洗装置
6、配变频控制且采用反馈制动系统
7、移动安装，配置避振器等
8、其他配置要求
