结构原理
脱水机的主体是由固定环和游动环相互层叠,螺旋轴贯穿其他形成的过滤装置前段为浓缩,后段为脱水部。
固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部逐渐变小。
螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时,也不断带动游动环清扫滤缝,防止堵塞。
污泥在浓缩部经过重力浓缩后,被运输到脱水部,在前进的过程中随着滤缝及螺距的逐渐变小,以及背压板的阻挡作用下,产生极大的内压,容积不断缩小,达到充分脱水的目的。
污泥处理工艺流程
通过絮凝实验,确定匹配的絮凝剂种类和投加比例。如果需要用两种絮凝剂才能有效絮凝的,建议选择带有两个絮凝混合槽的脱水机。污泥池内要设置搅拌装置,脱水机在运行之前和运行过程中,要持续搅拌污泥,保证污泥浓度的相对稳定。
运行脱水机之前,应先用泡药装置炮制好絮凝剂溶液。其他高分子絮凝剂的正常的稀释倍数为500-1000倍。污泥通过污泥输送泵,按照相应的比例同时投加到絮凝混合槽内,通过搅拌机进行充分混合形成矾花,在浓缩部进行重力浓缩,滤液从浓缩部的滤缝中排出。滤缝含固量低,直接回流到原水池。
浓缩后的污泥沿着螺旋轴向前推进,在各种合力的作用下在脱水部充分脱水。脱水部的滤液含固量较高,可回流到絮凝混合槽再次脱水。

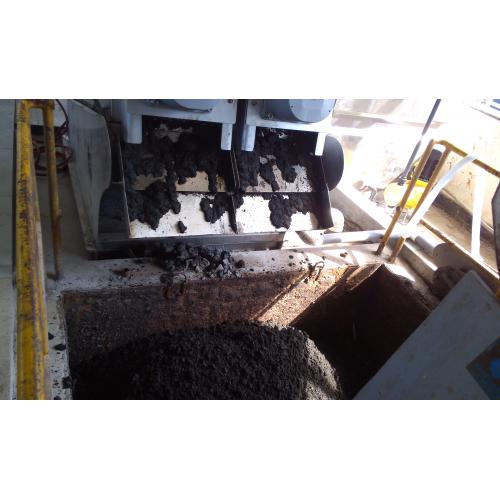

脱水后的泥饼从泥饼排出口排出,直接或通过无轴螺旋输送机送至运泥车,进行再利用。
构造原理
通过絮凝实验,确定匹配的絮凝剂种类和投加比例。如果需要用两种絮凝剂才能有效絮凝的,建议选择带有两个絮凝混合槽的脱水机。污泥池内要设置搅拌装置,脱水机在运行之前和运行过程中,要持续搅拌污泥。
脱水原理
污泥在浓缩部经过重力浓缩后,被运输到脱水部,在前进的过程中随着滤缝及螺距的逐渐变小,以及背压板的阻挡作用下,产生内压,容积不断缩小,达到充分脱水的目的。
八大优势
使用广泛
能广泛应用于市政污水、食品、饮料、屠宰养殖、印染、石油化工、造纸、皮革、制药等各行业的污泥脱水;独特的脱水原理,使得设备适用于高、低粘度的各类型污泥,特别是含油污泥,堪称含油污泥脱水的利器!
不易堵塞
独特的动、静滤缝机构使得设备不易堵塞,无需为防止滤缝堵塞而进行大量清洗,彻底减少冲洗用水量,减少内循环负担,解决了传统脱水设备堵塞给企业带来的烦恼。
连续自动运行
叠螺污泥脱水机从抽出污泥、注入药液、排出污泥饼均采用自用控制,通过电控柜,与泡药机、进泥泵、加药泵等进行联动,不需人员操作设备,运行不会发生堵塞、滤带走偏或其它影响工艺安全的现象,日常保养维护简便,24小时可以持续无人运行。***次实现真正意义上污泥脱水连续全自动运行。
没有二次污染
螺旋轴的转速约2~3转∕分,无振动,噪音非常小;其叠片具有自清洁功能,不会发生堵塞问题,只需少量水冲洗,无二次水污染;再加上污泥在如此慢的工作状态下运行,臭气不进行扩散,因此创造了一个非常好的运作环境!
提升除磷能力
污泥在好氧条件下,不会发生传统污泥浓缩池或贮存池中在缺氧或厌氧条件下的污泥磷释放,从而提升整个污水处理系统的除磷功能。
节省运行费用
一体化的整个设计,设计紧凑,大幅度节省运行费用。低速螺旋挤压技术,使得耗电量大幅度低;设备不堵塞,冲洗用水大幅度减少;24小时全自动无人运行,人工费大幅度降低。因此,本设备也真正成为符合国家政策的节能环保新型设备。
机体轻巧耐用
由于直接采用机械挤压脱水,无需滚筒等大型机体,因而该机设计得相当轻巧;机体几乎全部采用不锈钢材质,更换部件只有螺旋轴和游动环,使得寿命长,经久耐用。
节省工程投资
叠螺污泥脱水机本身具备污泥浓缩功能,直接处理曝气池内好氧污泥,不需要浓缩及贮存单元,减少污水处理设施整体的占地空间和建设成本。
尺寸规格
型号
|
螺旋轴规格(mm)
|
泥饼排出口离地面距离(mm)
|
机型尺寸(mm)
|
净重(kg)
|
运行重量(kg)
|
功率(kw)
|
清洗水用量(L/h)
|
长
|
宽
|
高
|
DL 101
|
φ100×1
|
215
|
1816
|
756
|
1040
|
200
|
290
|
0.2
|
24
|
DL 131
|
φ130×1
|
250
|
1969
|
756
|
1040
|
220
|
315
|
0.2
|
24
|
DL 132
|
φ130×2
|
250
|
2069
|
910
|
1040
|
305
|
450
|
0.3
|
48
|
DL 202
|
φ200×2
|
350
|
2500
|
935
|
1270
|
520
|
730
|
0.8
|
64
|
DL 301
|
φ310×1
|
495
|
3255
|
985
|
1600
|
910
|
1320
|
0.8
|
40
|
DL 302
|
φ310×2
|
495
|
3455
|
1295
|
1600
|
1530
|
2230
|
1.2
|
80
|
DL 303
|
φ310×3
|
495
|
3605
|
1690
|
1600
|
2090
|
3080
|
1.95
|
120
|
DL 402
|
φ410×2
|
585
|
4140
|
1550
|
2250
|
2450
|
3400
|
3.75
|
144
|
DL 403
|
φ410×3
|
585
|
4420
|
2100
|
2250
|
3350
|
4850
|
6.0
|
216
|
运行条件
型号
|
电机功率(kw)
|
清洗用水压
|
维护频度
|
易损件更换周期(n)
|
螺旋轴
|
搅拌机
|
合计
|
螺旋轴
|
活动环
|
DL 101
|
0.1
|
0.1
|
0.2
|
|
|
10000
|
5000
|
DL 131
|
0.1
|
0.1
|
0.2
|
|
|
10000
|
5000
|
DL 132
|
0.2
|
0.1
|
0.3
|
0.1Mpa~
|
|
10000
|
5000
|
DL 202
|
0.4
|
0.4
|
0.8
|
0.2Mpa
|
|
15000
|
7500
|
DL 301
|
0.4
|
0.4
|
0.8
|
(无需配高压
|
5分钟/天
|
30000
|
10000
|
DL 302
|
0.8
|
0.4
|
1.2
|
冲洗装置
|
|
30000
|
10000
|
DL 303
|
1.2
|
0.75
|
1.95
|
|
|
30000
|
10000
|
DL 402
|
3.0
|
0.75
|
3.75
|
|
|
30000
|
10000
|
DL 403
|
4.5
|
1.5
|
6.0
|
|
|
30000
|
10000
|
选型参考
型号
|
DS标准量(kg/h)
|
污泥处理量(m3 /h)
|
低密度
|
高浓度
|
2000mg/L
|
5000mg/L
|
10000mg/L
|
20000mg/L
|
25000mg/L
|
50000mg/L
|
DL 101
|
~3
|
~5
|
~1.5
|
~0.6
|
~0.5
|
~0.25
|
~0.2
|
~0.1
|
DL 131
|
~6
|
~10
|
~3
|
~1.2
|
~1
|
~0.5
|
~0.4
|
~0.2
|
DL 132
|
~12
|
~20
|
~6
|
~2.4
|
~2
|
~1
|
~0.8
|
~0.4
|
DL 202
|
~18
|
~30
|
~9
|
~3.6
|
~3
|
~1.5
|
~1.2
|
~0.6
|
DL 301
|
~30
|
~50
|
~15
|
~6
|
~5
|
~2.5
|
~2
|
~1
|
DL 302
|
~60
|
~100
|
~30
|
~12
|
~10
|
~5
|
~4
|
~2
|
DL 303
|
~90
|
~150
|
~45
|
~18
|
~15
|
~7.5
|
~6
|
~3
|
DL 402
|
~120
|
~200
|
~60
|
~24
|
~20
|
~10
|
~8
|
~4
|
DL 403
|
~180
|
~300
|
~90
|
~36
|
~30
|
~15
|
12
|
~6
|
